    如何接主板跳线
    来源:湖北国菱计算机科技有限公司-荆州网站建设-荆州软件开发-政府网站建设公司 时间:2020-07-01

    作为一名新手,要真正从头组装好自己的电脑并不容易,也许你知道CPU应该插哪儿,内存应该插哪儿,但遇到一排排复杂跳线的时候,很多新手都不知道如何下手。

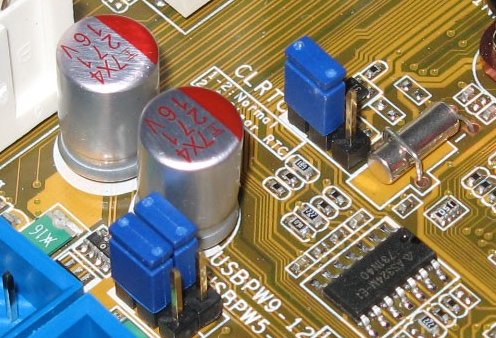

    首先我们来更正一个概念性的问题,实际上主板上那一排排需要连线的插针并不叫做“跳线”,因为它们根本达不到跳线的功能。真正的跳线是两根/三根插针,上面有一个小小的“跳线冒”那种才应该叫做“跳线”,它能起到硬件改变设置、频率等的作用;而与机箱连线的那些插针根本起不到这个作用,所以真正意义上它们应该叫做面板连接插针,不过由于和“跳线”从外观上区别不大,所以我们也就经常管它们叫做“跳线”, 一般是双行插针一共有10组左右,主要有电源开关,复位开关,电源指示灯,硬盘指示灯,扬声器等插针。

    为了更加方便理解,我们先从机箱里的连接线说起。一般来说,机箱里的连接线上都采用了文字来对每组连接线的定义进行了标注,但是怎么识别这些标注,这是我们要解决的第一个问题。实际上,这些线上的标注都是相关英文的缩写,并不难记。

    电源开关连接线:POWER SW

    英文全称:Power Swicth

    可能用名:POWER、POWER SWITCH、ON/OFF、POWER SETUP、PWR等

    功能定义:机箱前面的开机按钮

    复位开关连接线: RESET SW

    英文全称:Reset Swicth

    可能用名:RESET、Reset Swicth、Reset Setup、RST等

    功能定义:机箱前面的复位按钮

    电源指示灯连接线:+/-

    可能用名:POWER LED、PLED、PWR LED、SYS LED等

    硬盘指示灯连接线: HDD LED

    英文全称:Hard disk drive light emitting diode

    可能用名:HD LED

    扬声器连接线:SPEAKER

    可能用名:SPK

    功能定义:主板工作异常报警器

    音频连接线:AUDIO

    可能用名:FP AUDIO

    功能定义:机箱前置音频

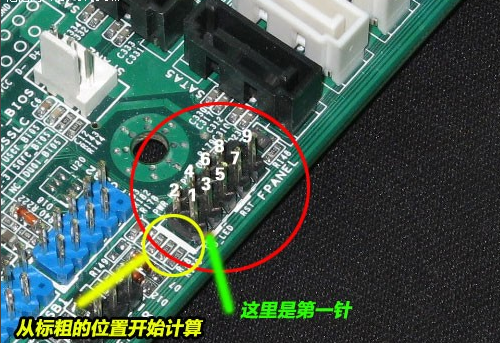

    认识机箱上的这些连线的定义,如何跳线,我们必须先了解跳线到底从哪儿开始数,哪儿才是第一Pin。在主板(任何板卡设备都一样)上,跳线的两端总是有一端会有较粗的印刷框,而跳线就应该从这里数。找到这个较粗的印刷框之后,就本着从左到右,从上至下的原则数就是了。

    9Pin开关/复位/电源灯/硬盘灯定义

    上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图,在这里需要注意的是其中的第9Pin并没有定义,所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以,很简单。其中,电源开关(Power SW)和复位开关(都是不分正负极的),而两个指示灯需要区分正负极,正极连在靠近第一针的方向(也就是有印刷粗线的方向)。

    如何区分插线的正负极呢,一般来说彩色的线是正极,而黑色/白色的线是负极(接地,有时候用GND表示)。

    为了方便大家记忆,这里我们用4句话来概括9Pin定义开关/复位/电源灯/硬盘灯位置:

    1、缺针旁边插电源

    2、电源对面插复位

    3、电源旁边插电源灯,负极靠近电源跳线

    4、复位旁边插硬盘灯,负极靠近复位跳线
